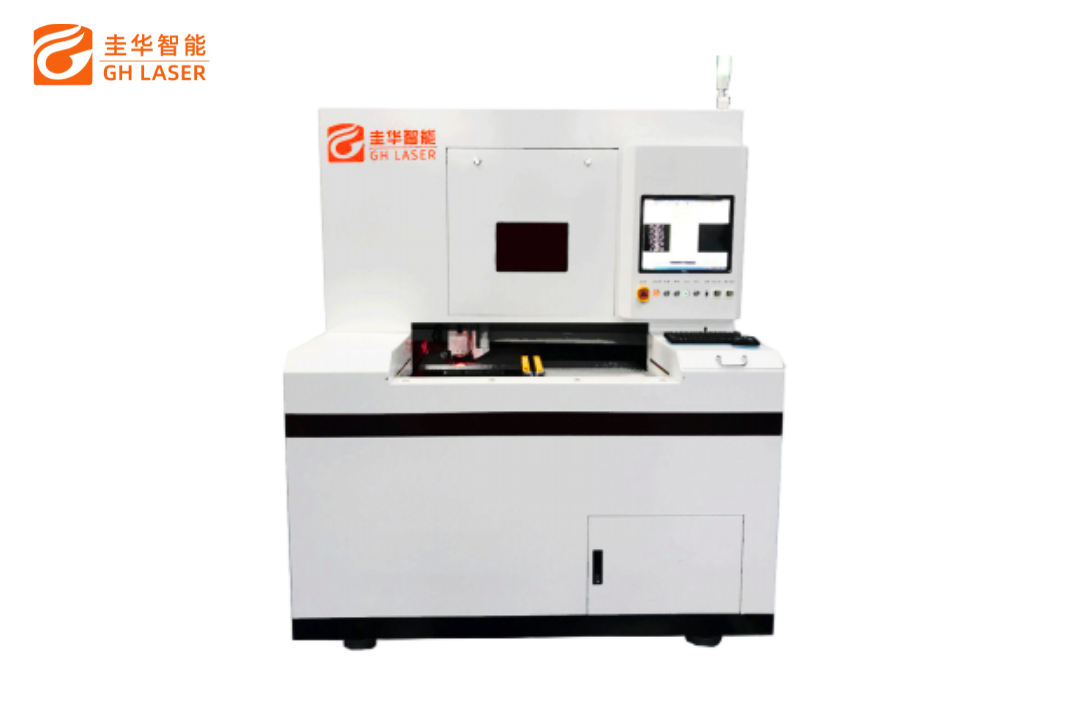

本设备集成高功率激光器、精密光学系统、高精度运动平台、扫描控制系统、CCD定位系统及平台，控制于一体。可选用红外飞秒/皮秒、紫外皮秒/纳秒、绿光等不同种类激光器，涵盖高峰值功率、短脉宽等目前主流激光应用。
咨询热线：
13556305903

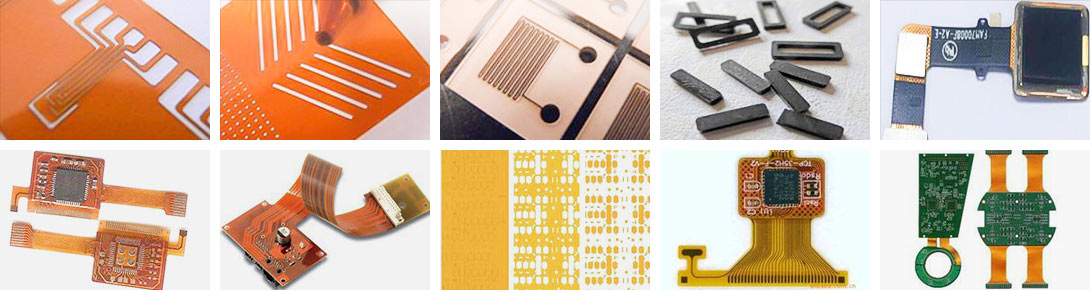

LCP 、 FPC、PCB、软硬结合板、FR4、CVL、PI 开盖等高精密加工。
|
类别 |
适用产品 |
加工类型 |
|
电路板及相关部件 |
FPC（柔性电路板） PCB（刚性电路板） 刚柔结合电路板 |
外形切割 分板、钻孔 |
|
IC 载板、SIP、芯片封基板 |
外形切割 |
|
|
FPC 的 PI 开盖；覆盖膜 |
外形切割 |
|
|
带元器件电路板 |
已安装元器件的刚性 、柔性电路板 |
分板加工 |
|
材料加工 |
金属或非金属 |
镀层去除 |
|
非金属材料 |
划线、蚀刻加工 |
1. 无应力，热影响小
2. 切割深度宽度准确可控
3. 高精度，高良率
4. 全流程参数监控和追溯
5. 工程文档和配置文件所有机
器通用，调试时间短
不同配置可选：
|
项目 |
技术参数 |
||
|
设备型号 |
G5 |
G6 |
G8 |
|
加工范围 |
350*550mm |
550mm*650mm |
550mm*650mm |
|
激光功率 |
15W/20W/25W/30W/60W |
||
|
激光波长 |
红外/绿光/紫外（可选） |
||
|
脉宽 |
纳秒/皮秒/飞秒（可选） |
||
|
激光器寿命 |
> 20000 hour |
||
|
重复定位精度 |
≤±2μm |
||
|
最小线宽 |
20μm |
||
|
平台最高速度 |
1200mm/s |
||
|
平台最大加速度 |
12000mm/s |
||
|
视觉系统 |
同轴CCD |
||
|
机器软件控制系统 |
LASER STUDIO,集成视觉 ，激光 ，运动, |
||
|
支持文件格式 |
DXF Geber G-code 等常见文件格式 |
||
|
环境要求 |
温度22℃-25℃ , 湿度＜55% |
||
|
设备尺寸 |
L1565*W1590*H1700 mm |
L1565*W1590*H1700mm |
|
|
电力需求 |
380V/50Hz/about 6KVA |
||
|
设备总重 |
2000kg |
1800kg |
2500kg |
